تفاوت قالب تسمهای و لبه خم بیشتر به شیوه ساخت لبههای قالب، نوع اتصال ورق رویه به کلاف و جزئیات تولید مربوط میشود. هر دو مدل برای قالببندی اجزای بتنی مانند فونداسیون، ستون، دیوار و تیر قابل استفادهاند؛ اما وزن، استحکام، دقت ابعادی، کیفیت جوش و هزینه تولید آنها میتواند متفاوت باشد. برای انتخاب درست نباید فقط عنوان قالب را ملاک قرار داد و لازم است ضخامت ورق، ابعاد تسمه، تعداد تقویتکنندهها، کیفیت ساخت و فشار بتن نیز بررسی شوند.

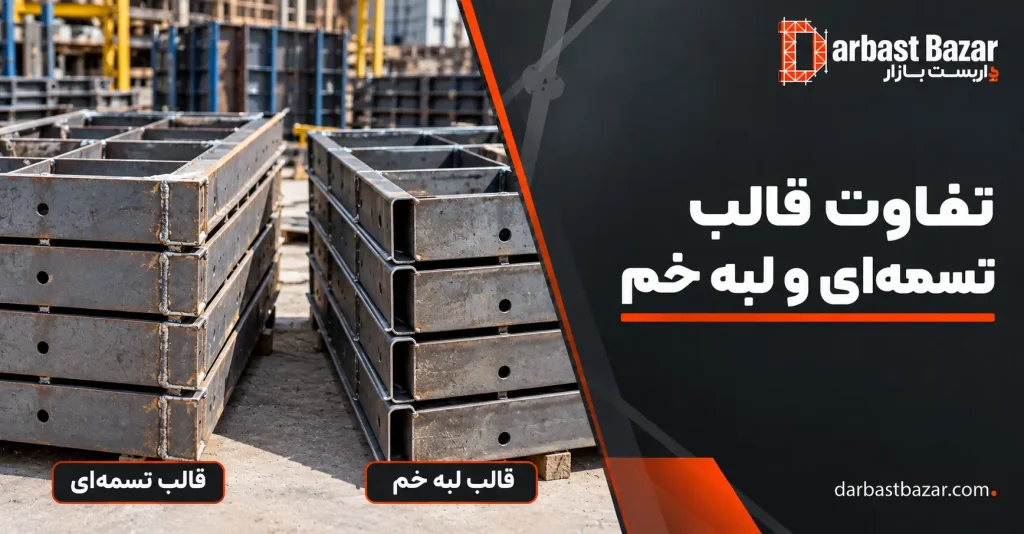

قالب تسمهای و قالب لبه خم چیست؟
قالب تسمهای یکی از انواع قالبهای فلزی بتن است که کلاف پیرامونی آن با استفاده از تسمههای فولادی ساخته میشود. ورق رویه روی این کلاف قرار میگیرد و از طریق جوش به تسمهها و تقویتکنندههای پشت قالب متصل میشود. تسمههای اطراف قالب علاوه بر ایجاد لبه، محل قرارگیری سوراخهای اتصال پین و گوه را نیز فراهم میکنند.
در قالب لبه خم، بخشی از ورق اصلی با دستگاه خمکاری میشود تا لبههای طولی یا پیرامونی قالب شکل بگیرند. به این ترتیب، بخشی از ساختار لبه بهصورت یکپارچه با ورق رویه تولید میشود. سپس تسمههای تقویتی، پشتبندها و سایر اجزای موردنیاز به قالب اضافه میشوند.
عبارت «لبه خم» بهتنهایی مشخص نمیکند که تمام لبههای قالب بدون تسمه جداگانه ساخته شدهاند. جزئیات تولید ممکن است میان کارخانهها متفاوت باشد؛ بنابراین هنگام خرید باید نقشه مقطع، ضخامت ورق و نحوه ساخت لبهها از فروشنده دریافت شود.
تفاوت قالب تسمهای و لبه خم در یک نگاه
معیار مقایسه | قالب تسمهای | قالب لبه خم |
شیوه ساخت لبه | استفاده از تسمه فولادی مجزا | خمکاری بخشی از ورق اصلی |
میزان جوشکاری | معمولاً جوش بیشتری در محل اتصال تسمه دارد | در لبههای خمشده جوش کمتری نیاز دارد |
وزن | وابسته به ضخامت ورق و تسمه و معمولاً بیشتر | در مشخصات مشابه میتواند سبکتر باشد |
استحکام لبه | وابسته به ابعاد تسمه و کیفیت جوش | وابسته به ضخامت ورق و دقت خمکاری |
دقت ابعادی | وابسته به برش، مونتاژ و جوشکاری | وابسته به تنظیم دقیق دستگاه خم |
امکان تعمیر | تسمه و جوش بعضی بخشها قابل تعمیرند | تعمیر لبه تغییرشکلیافته ممکن است تخصصیتر باشد |
سرعت جابهجایی | با افزایش وزن دشوارتر میشود | وزن کمتر میتواند حمل را سادهتر کند |
قیمت | تابع میزان ورق، تسمه و جوشکاری | تابع کیفیت ورق و فرایند خمکاری |
کاربرد | پروژههای ساختمانی و عمرانی | پروژههای ساختمانی و عمرانی |
برای درک تفاوت قالب تسمهای و لبه خم باید این جدول را یک مقایسه عمومی دانست. ممکن است یک قالب تسمهای سبکتر از قالب لبه خم دیگری باشد یا مقاومت بیشتری داشته باشد؛ زیرا مشخصات واقعی محصول، نه فقط روش ساخت لبه، نتیجه نهایی را تعیین میکند.
مقایسه مقاومت قالب تسمهای و لبه خم
مقاومت قالب فلزی به ضخامت ورق رویه، ابعاد کلاف، فاصله تسمههای تقویتی، نوع فولاد، کیفیت جوش و نحوه مهاربندی وابسته است. قالب تسمهای به دلیل استفاده از تسمه مجزا در پیرامون، میتواند لبهای مستحکم داشته باشد؛ به شرط آنکه تسمه با ابعاد مناسب انتخاب شده و جوشکاری آن یکنواخت و بدون نقص انجام شده باشد.
در قالب لبه خم، یکپارچگی ورق و لبه میتواند تعداد خطوط جوش پیرامونی را کاهش دهد. بااینحال، اگر ورق نازک باشد یا عملیات خمکاری با شعاع و دقت مناسب انجام نشود، احتمال تغییر شکل لبه افزایش پیدا میکند. ایجاد ترک در خط خم، موجدارشدن ورق و ناهماهنگی سوراخها از ایرادهایی هستند که باید هنگام تحویل کنترل شوند.
فشار بتن تازه، بهخصوص در دیوارها و ستونهای مرتفع، قابل چشمپوشی نیست. سرعت بتنریزی، روانی بتن، دمای محیط و نحوه ویبره بر فشار واردشده به قالب اثر میگذارند. حتی یک قالب مقاوم نیز در صورت استفاده از پشتبند ناکافی، فاصله زیاد میان بولتها یا اتصال نامناسب پین و گوه ممکن است دچار بازشدگی یا تغییر شکل شود.
هنگام مقایسه مقاومت، موارد زیر باید برای هر دو مدل مشخص شوند:
- ضخامت واقعی ورق رویه
- عرض و ضخامت لبهها
- تعداد و فاصله تسمههای تقویتی
- نوع و پیوستگی جوشها
- ابعاد و فاصله سوراخهای اتصال
- میزان تابیدگی صفحه قالب
- ظرفیت مجاز اعلامشده از طرف تولیدکننده
- نوع پشتبند و مهاربندی موردنیاز

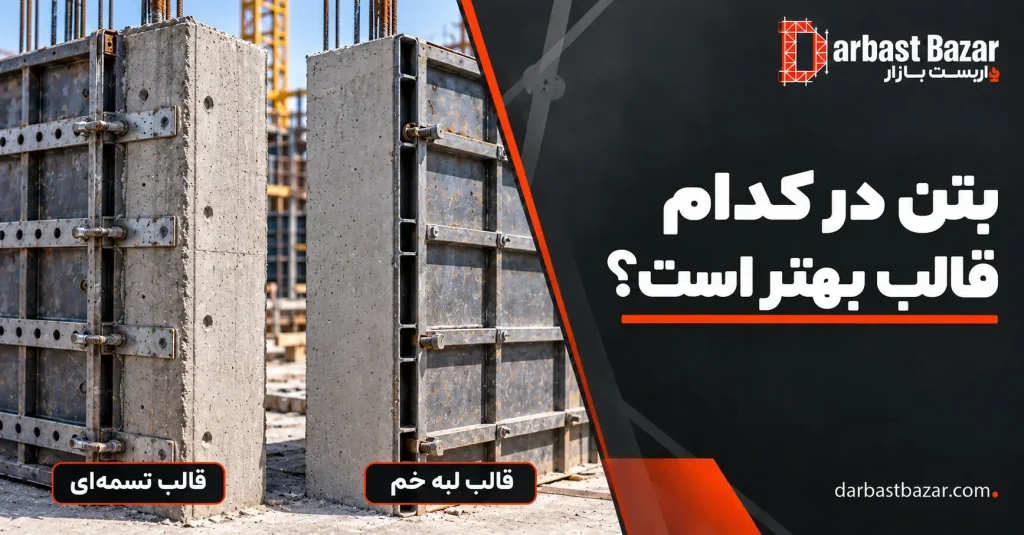

کیفیت سطح بتن در قالب تسمهای بهتر است یا لبه خم؟
شیوه ساخت لبه قالب بهتنهایی تعیینکننده کیفیت سطح بتن نیست. قسمت اصلی در تماس با بتن، ورق رویه است؛ بنابراین صافی، تمیزی، ضخامت و سلامت این ورق تأثیر بیشتری بر نتیجه نهایی دارند. قالب دارای فرورفتگی، زنگزدگی، باقیمانده بتن یا موج روی سطح میتواند این عیبها را به بتن منتقل کند.
درز میان پنلها نیز اهمیت زیادی دارد. اگر لبهها صاف و سوراخها همراستا نباشند، اتصال پنلها بهدرستی انجام نمیشود و احتمال نشت شیره بتن یا ایجاد خط در محل اتصال افزایش پیدا میکند. این مشکل هم در نمونه تسمهای و هم در مدل لبه خم ممکن است مشاهده شود.
برای دستیابی به سطح بتن مناسب باید قالبها تمیز شوند، روغن قالب بهاندازه و بهطور یکنواخت استفاده شود و پنلها در یک راستا قرار بگیرند. آببندی اتصالات، مهاربندی کافی، بتنریزی کنترلشده و ویبره اصولی نیز ضروری است. روغن زیاد میتواند موجب ایجاد لکه شود و ویبره نامناسب نیز احتمال حفره، کرموشدگی یا جداشدگی را افزایش میدهد.
در نتیجه، نمیتوان بدون مشاهده مشخصات و کیفیت ساخت گفت کدام مدل همیشه سطح بهتری ایجاد میکند. قالب سالم و دقیق، فارغ از نوع لبه، در صورت اجرای اصولی میتواند نمای مناسبی روی بتن ایجاد کند.
تفاوت مونتاژ و اجرای قالب تسمهای و لبه خم
هر دو نوع قالب معمولاً با تجهیزاتی مانند پین و گوه، گیره، بولت، مهره، واشر، پشتبند و کنج به یکدیگر متصل میشوند. اگر ابعاد پنلها و فاصله سوراخها استاندارد و هماهنگ باشند، نحوه مونتاژ کلی آنها تفاوت اساسی نخواهد داشت. تفاوت اصلی در وزن پنل، دقت لبهها و میزان انطباق قالبها هنگام کنار هم قرارگرفتن دیده میشود.
قالب سبکتر میتواند حمل دستی، چیدمان و بازکردن پنلها را آسانتر کند؛ اما وزن کمتر نباید با مقاومت کافی اشتباه گرفته شود. در مقابل، قالب سنگینتر ممکن است برای جابهجایی به نیروی بیشتر یا تجهیزات بالابر نیاز داشته باشد. برنامه اجرایی باید براساس وزن واقعی پنل و ابعاد آن تنظیم شود.
قبل از نصب، لبهها، سوراخها و سطح قالب باید کنترل شوند. پین و گوه نباید با ضربههای شدید در سوراخ نامتناسب قرار گیرد؛ زیرا این کار ممکن است باعث تغییر شکل لبه یا گشادشدن محل اتصال شود. بولتها و پشتبندها نیز باید متناسب با ابعاد عضو بتنی و فشار پیشبینیشده انتخاب شوند.
برای تهیه پین، گوه، بولت، مهره و سایر اقلام موردنیاز اجرا میتوانید صفحه خرید لوازم و تجهیزات داربست را بررسی کنید. فهرست تجهیزات باید براساس نقشه قالببندی و شرایط همان پروژه تهیه شود.
تفاوت قیمت قالب تسمهای و لبه خم
قیمت قالبهای فلزی براساس وزن، ضخامت ورق، نوع فولاد، ابعاد پنل، مقدار تسمه مصرفی، کیفیت جوشکاری و هزینه تولید تعیین میشود. قالب تسمهای به تسمههای جداگانه و عملیات جوشکاری بیشتری نیاز دارد؛ در مقابل، تولید قالب لبه خم به دستگاه خمکاری دقیق و کنترل کیفیت مناسب وابسته است.
نمیتوان بدون داشتن مشخصات فنی گفت کدام مدل همیشه ارزانتر است. یک قالب لبه خم با ورق ضخیم و تقویتکنندههای بیشتر ممکن است از یک قالب تسمهای سبک گرانتر باشد. همچنین قیمت هر عدد پنل معیار کاملی برای مقایسه نیست؛ زیرا ابعاد، وزن و سطح پوشش دو محصول ممکن است یکسان نباشند.
در محاسبه هزینه واقعی باید طول عمر، دفعات استفاده، امکان تعمیر، سرعت جابهجایی و هزینه نیروی انسانی نیز در نظر گرفته شوند. قالب ارزان اما تابدار یا دارای جوش ضعیف میتواند موجب نشت بتن، کندشدن اجرا و افزایش هزینه ترمیم سطح شود.
برای مشاهده مدلهای موجود و بررسی عوامل مؤثر بر نرخ سفارش میتوانید به صفحه قیمت قالب بتن مراجعه کنید. مبلغ نهایی باید براساس نوع قالب، ابعاد، وزن، تعداد سفارش و محل تحویل استعلام شود.
خرید قالب تسمهای و لبه خم از داربست بازار
روش جابهجایی قالبها را مشخص کنید. سپس ضخامت ورق، فاصله تقویتکنندهها، کیفیت لبه، وزن هر پنل و سازگاری سوراخها با تجهیزات موجود را بررسی کنید.
اگر قصد دارید دو محصول را مقایسه کنید، بهتر است مشخصات آنها در ابعاد یکسان دریافت شود. مقایسه قالبهایی با طول، عرض یا ضخامت متفاوت نتیجه دقیقی ارائه نمیدهد. وضعیت نو یا دست دوم، میزان تابیدگی، سلامت جوشها و باقیماندن آثار بتن نیز در ارزیابی نمونههای کارکرده اهمیت دارند.
در داربست بازار میتوانید برای استعلام موجودی و انتخاب قالب متناسب با پروژه اقدام کنید. هنگام ثبت درخواست، ابعاد پنلها، تعداد، ضخامت موردنظر، نوع پروژه، شهر محل تحویل و تجهیزات جانبی لازم را اعلام کنید تا برآورد دقیقتری از محصول و هزینه حمل ارائه شود.
سوالات متداول
بله، قالب لبه خم در صورت برخورداری از ضخامت، مقاومت و مهاربندی مناسب میتواند برای فونداسیون استفاده شود. ابعاد فونداسیون، ارتفاع بتنریزی، فاصله پشتبندها و وضعیت اتصالات باید پیش از اجرا بررسی شوند.
کیفیت سطح بیشتر به صافی ورق رویه، سلامت قالب، آببندی درزها، روغنکاری و روش بتنریزی وابسته است. هیچیک از دو مدل صرفاً به دلیل شیوه ساخت لبه، همیشه سطح بتن بهتری ایجاد نمیکنند.
در ابعاد و ضخامت نزدیک، قالب تسمهای به دلیل استفاده از تسمههای مجزا ممکن است وزن بیشتری داشته باشد؛ اما این یک قانون ثابت نیست. وزن نهایی باید از جدول مشخصات یا از طریق توزین همان محصول تعیین شود.
